Materiais adequados ao corte: lages de pedra tal como granito, arenito, pedra artificial, calcário, travertino e mármore.
Tamanho adequado ao corte: 3.2m x 2m
Diâmetro de lâminas opcionais: 450mm, 600mm, 700mm
Profundidade de corte: 100mm, 180mm, 230mm
Peso: Lages com menos de 3 toneladas
Descrição

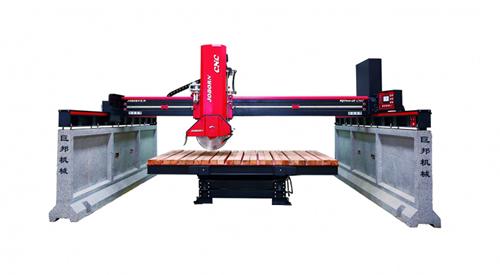

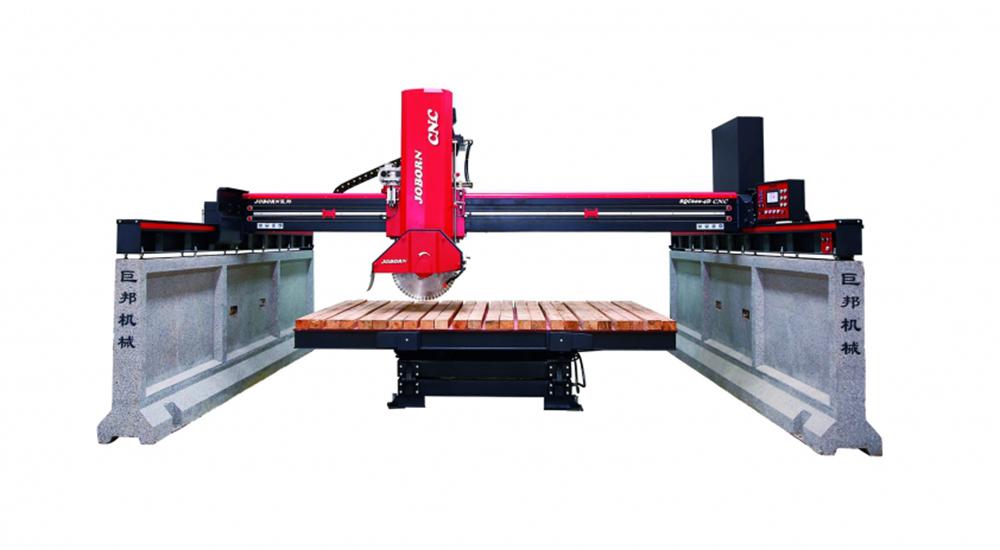

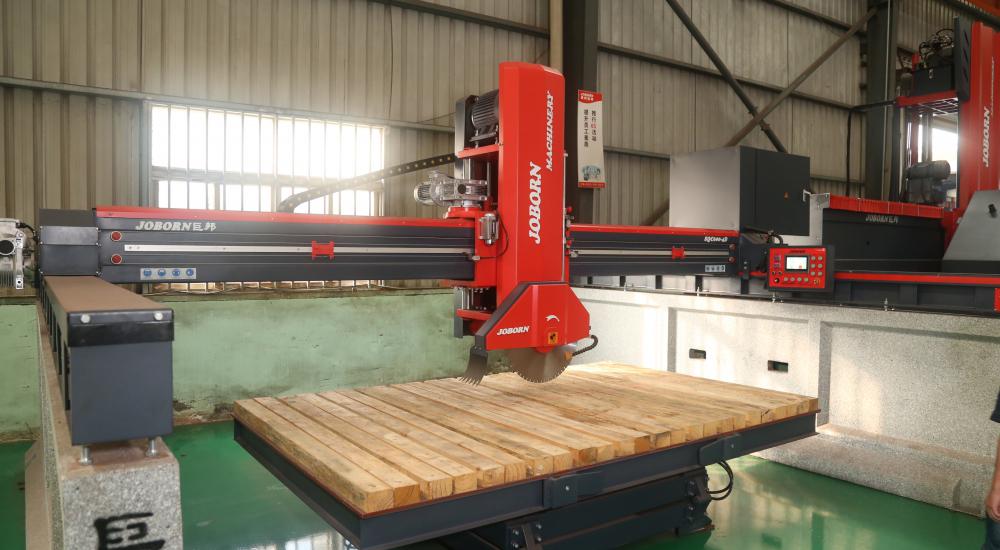

A serra ponte CNC para corte de pedra é equipada com um sistema CNC e é uma das nossas máquinas para corte de pedra com infravermelhos. Controlado por um sistema de computador e posicionada através de um aparelho de alinhamento com infravermelhos, a máquina para corte de pedra alcança assim maior precisão e segurança. Em ordem a melhor a eficiência de funcionamento, a mesa pode ser rodada para esquerda e direita a 90º, e para cima e baixo a 80º.

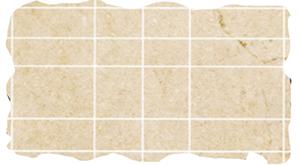

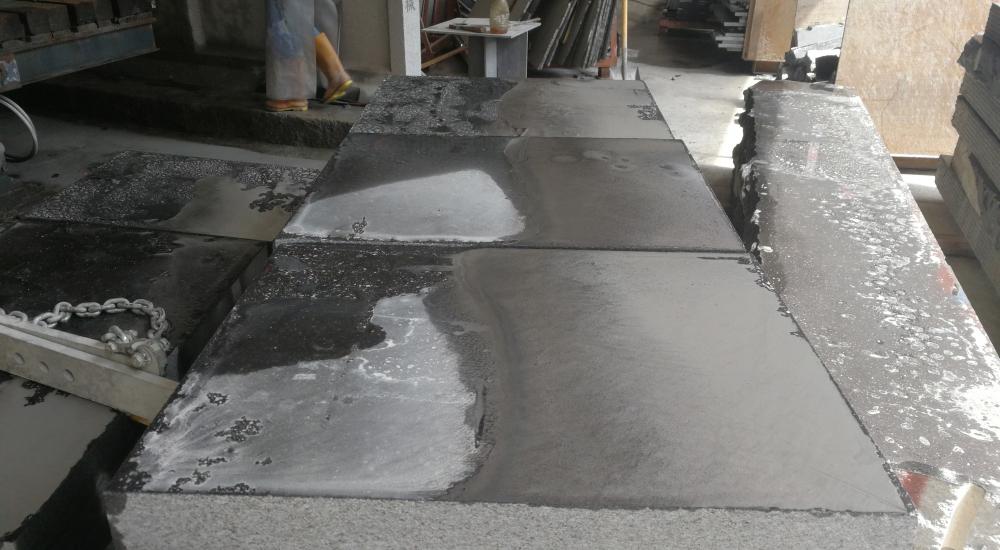

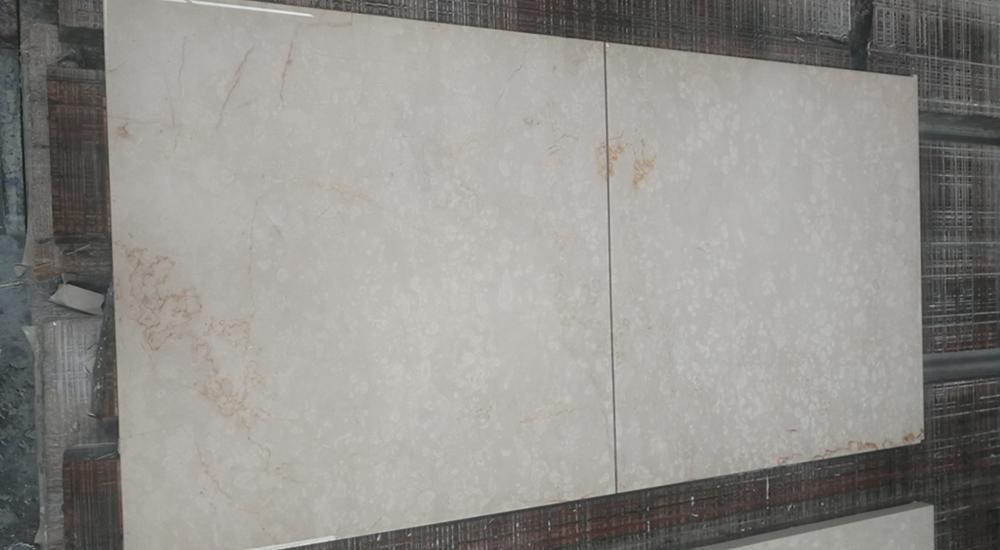

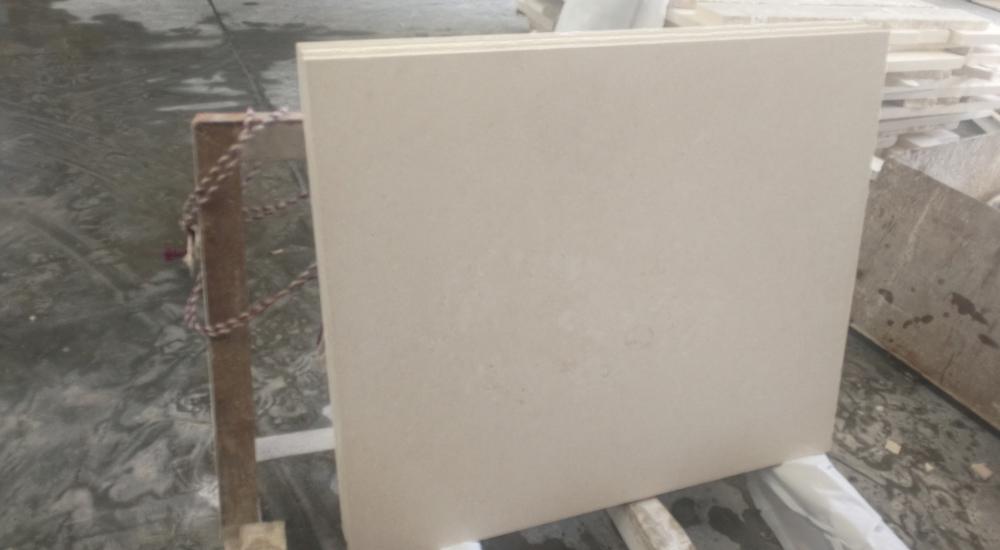

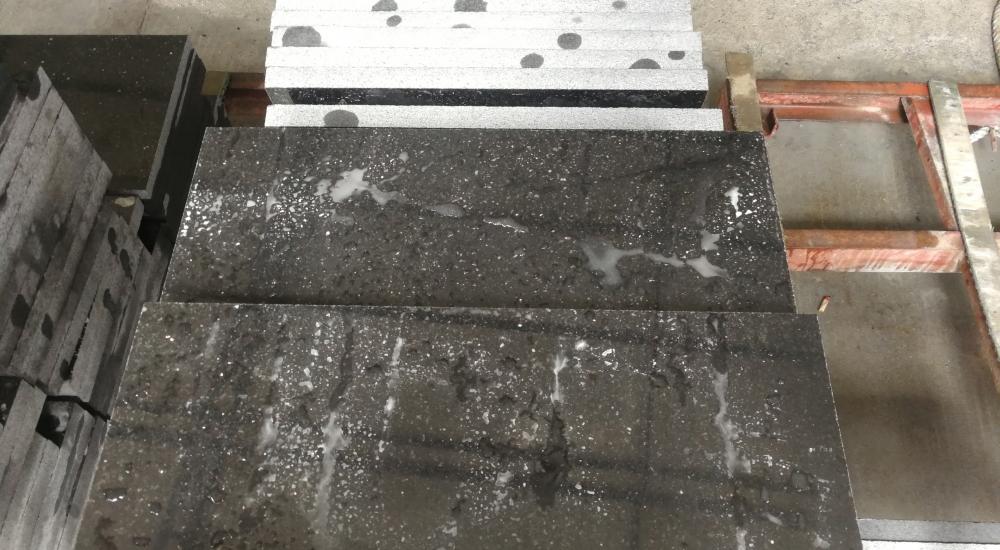

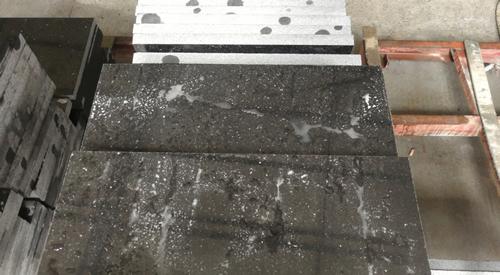

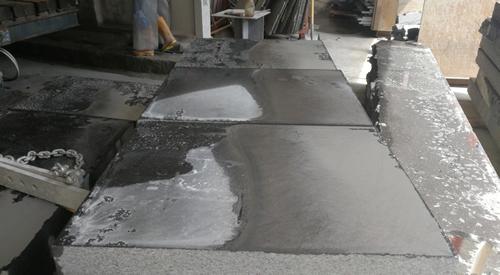

Efeito de corte

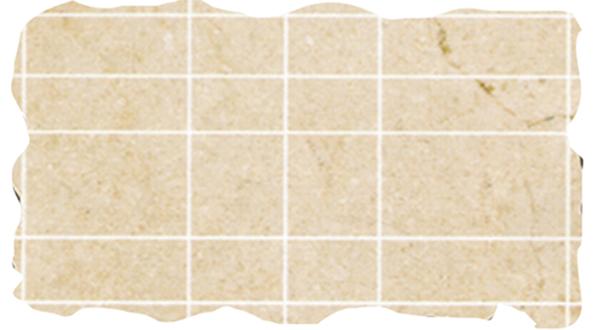

Efeito de corte da mesa de 90 graus

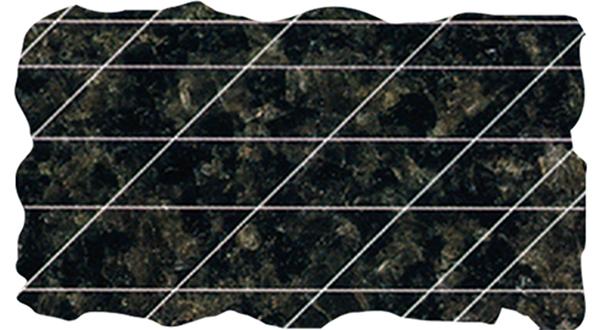

Efeito de corte da mesa de 360 graus
Especificações
Designação
Unidade
SQC450-4D CNC
SQC600-4D CNC
SQC700-4D CNC
Diâmetro de disco máx.
mm
Φ450
Φ600
Φ700
Levantamento máx.
mm
220
350
470
Dimensões da mesa
mm
3200×2000
Amplitude rotacional da mesa
0°,90° / 0°～360° (Em incrementos de 45°)
Graus de inclinação da mesa
85°
Altura de processamento máxima
mm
100
180
230
Consumo de água
m³/h
3
Potência do motor principal
kW
15
18.5
22
Potência Total
kW
21
24.5
28
Dimensões (CxLxA)
mm
6000×4800×3200
6000×4800×3200
6000×4800×3400
Peso
kg
5700 (6500kg incluindo base de aço)
5800 (6600kg incluindo base de aço)
5900 (6700kg incluindo base de aço)

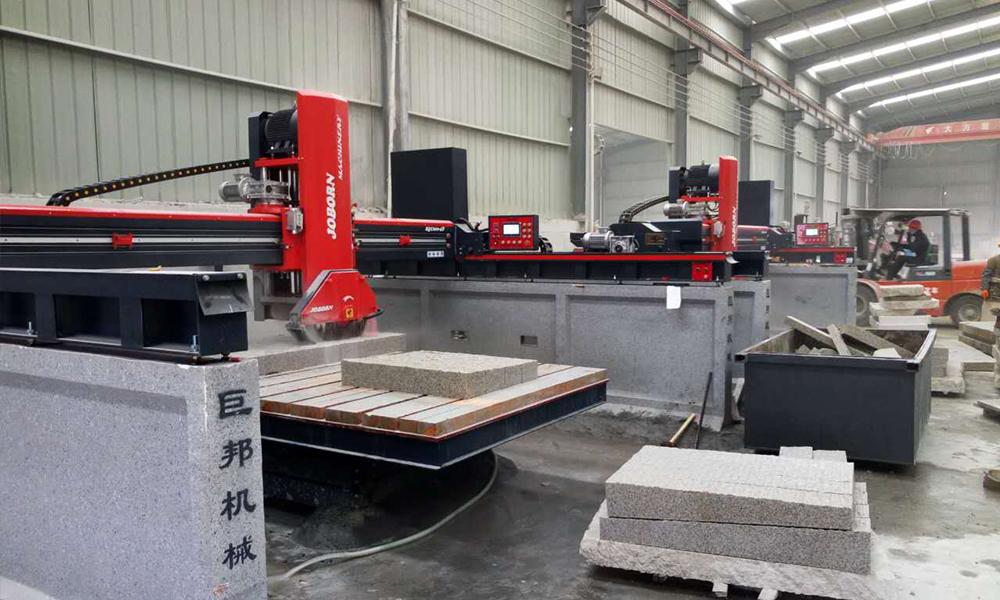

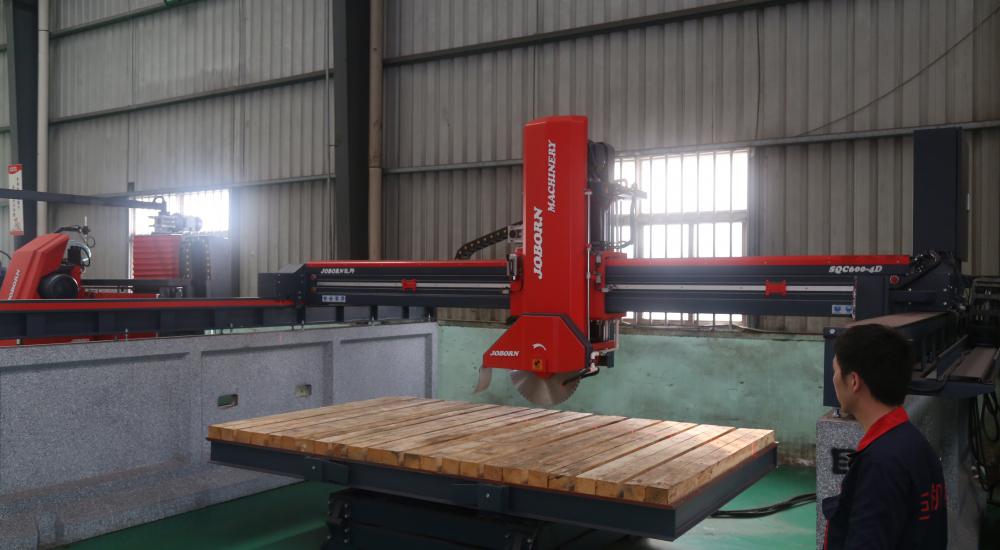

Processo de trabalho

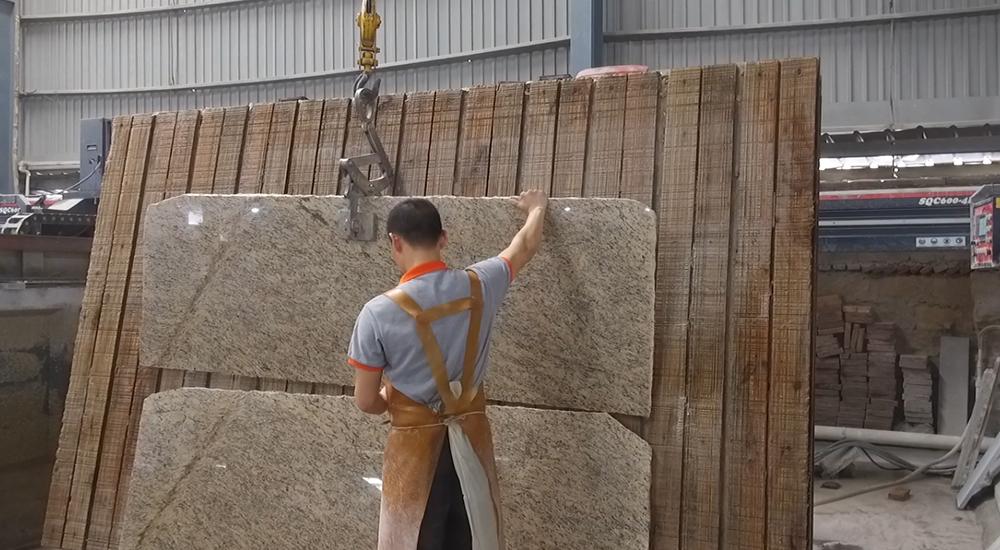

Colocar a pedra na mesa
Iniciar o equipamento

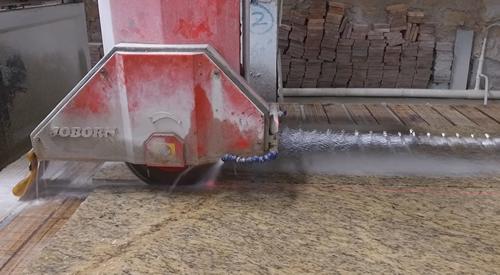

Cortar
Componentes

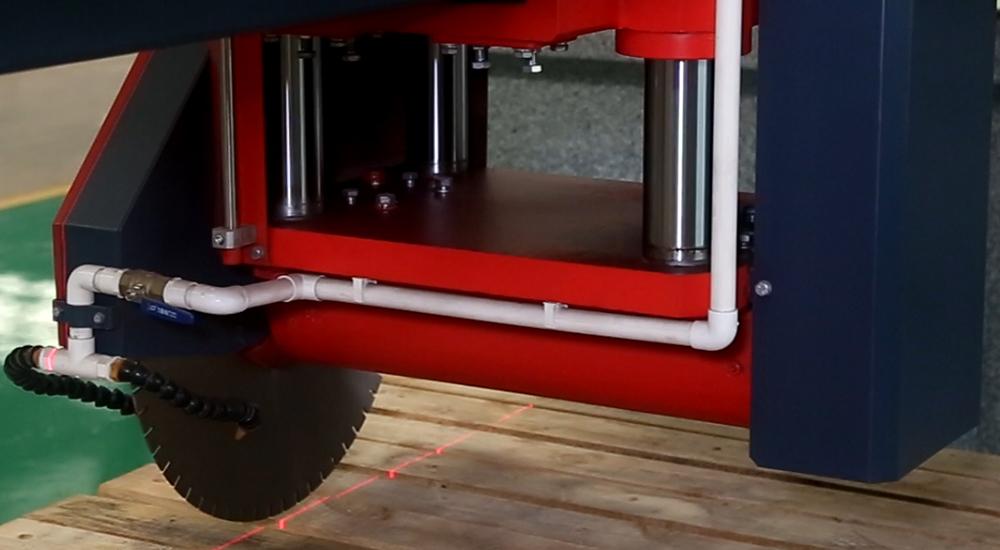

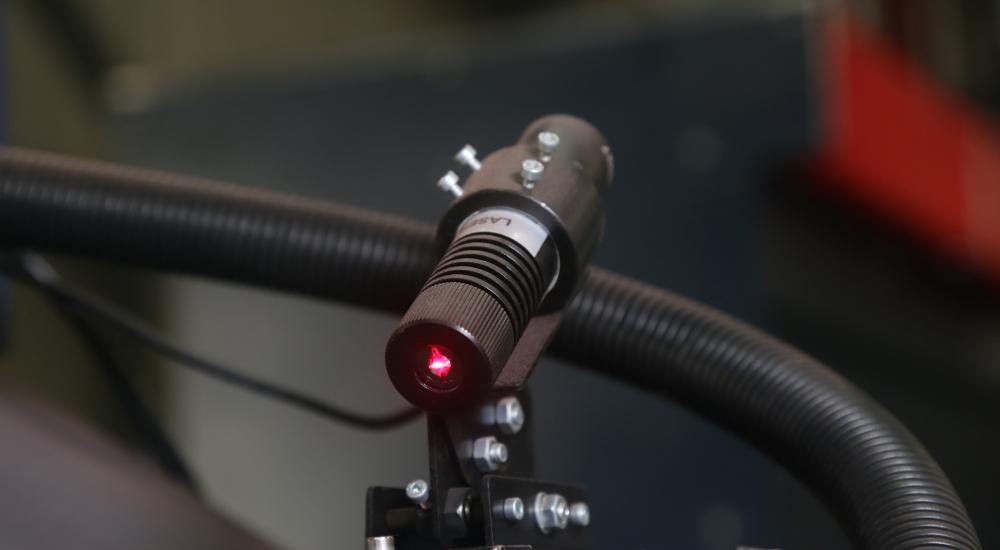

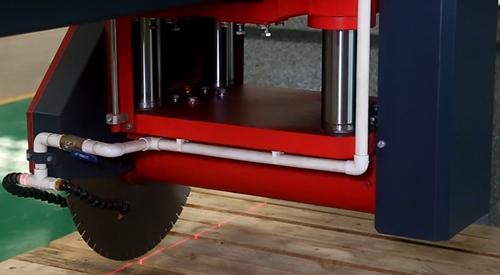

Aparelho de alinhamento a infravermelhos
Pin guia cromado
Escova guia resistente ao desgaste
Detalhes do equipamento

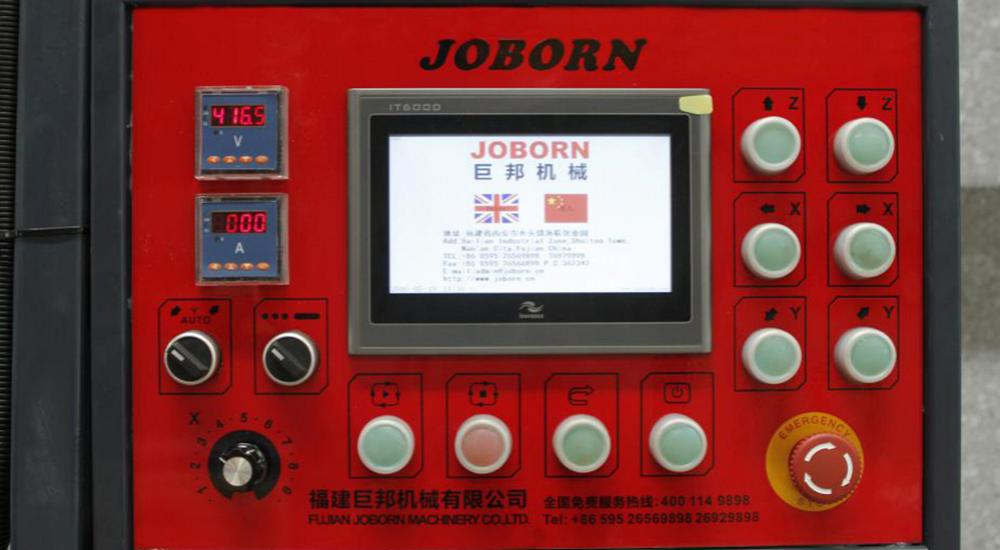

Sistema de interface CNC
Com uma interface de computador humanizada e orientada para o utilizadar, a serra ponte CNC para corte de pedra é fácil de operar e altamente precisa.

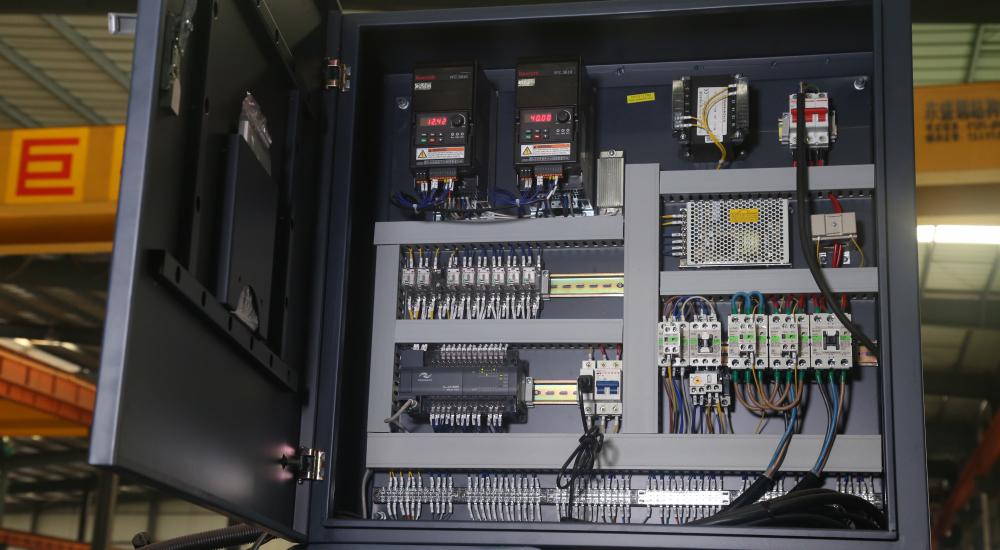

Conversor de frequências alemão Bosch
Controlada por um conversor de frequências alemão Bosch para se mover da esquerda para a direita, a cabeça pode ajustar a sua velocidade de acordo com diferentes materiais.

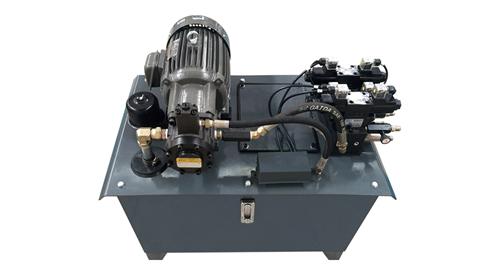

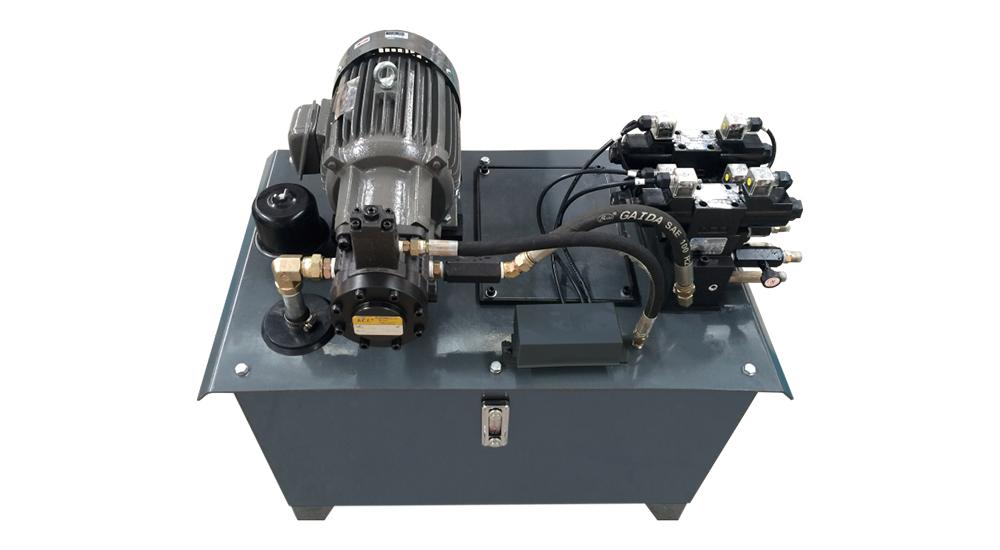

Sistema hidráulico duplo
O movimento para cima e para baixo da lâmina é controlado por um sistema hidráulico duplo fabricado em Taiwan, levando a um funcionamento estável da serra.

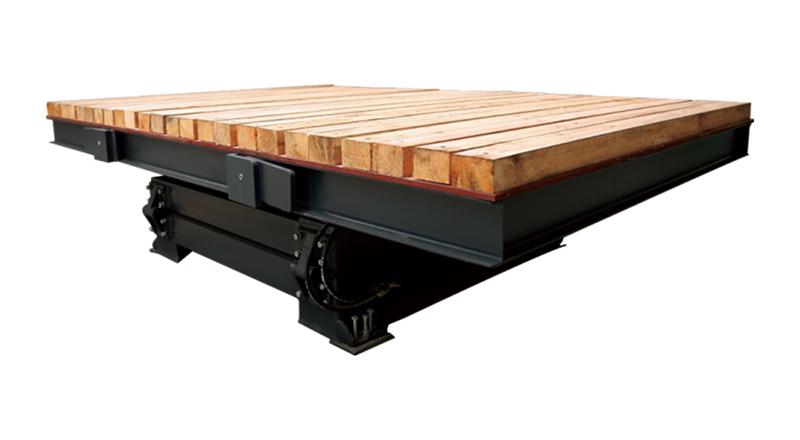

Mesa da trabalho
A mesa de trabalho é soldada com secções estruturais ultra-pesadas, e tem maior capacidade de carga e maior durabilidade do que mesas de trabalho comuns.

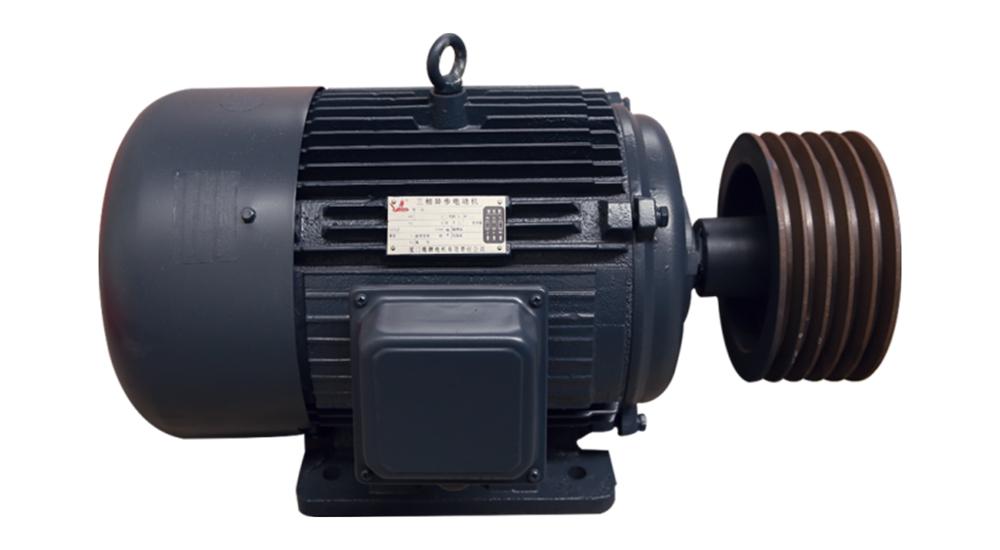

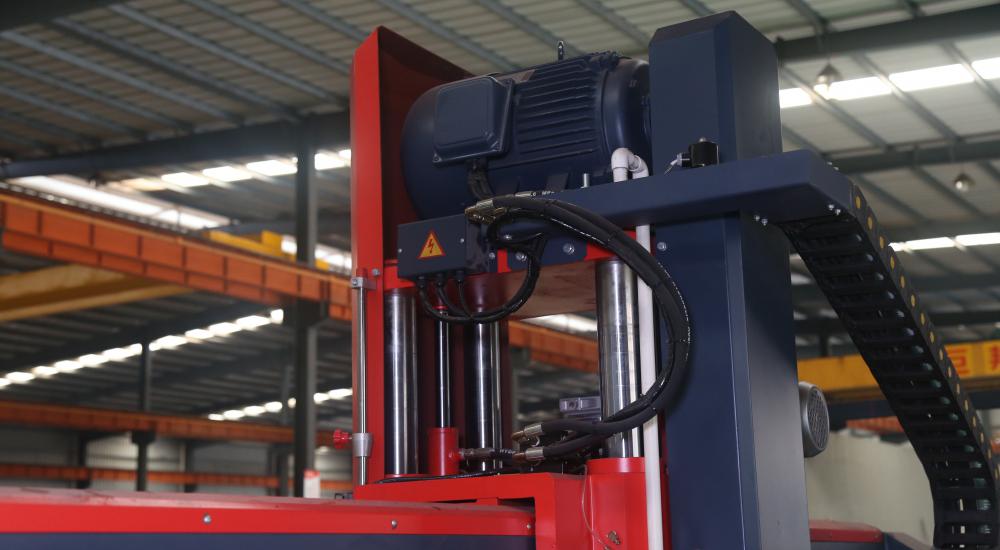

Motor principal
Com um motor principal eficiente, a ponte em serra é potente e poupa electricidade, o que leva a poupanças para o consumidor a longo prazo.
